不锈钢波节管

详细信息

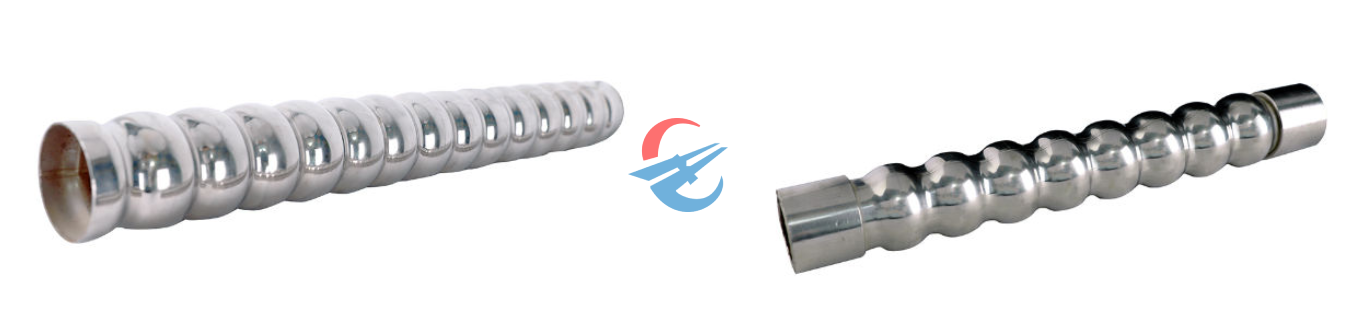

不锈钢波节管



不锈钢波节换热管是取代列管的一种新型高效换热管。不锈钢波节管换热器具有下列优点。
@  波节管表面凹凸的外形，使流体在管内形成较强的湍流，从而大大提高管内外表面的换热系数，使换热器整体换热效率比列管式提高2-3倍；

@  波节管通过热胀冷缩而具有自洁作用，具有不易结垢的性能，且自行补偿温差产生的热应力；

@  由于波节管自身的补偿功能，可使管板热应力小，不会出现管口破裂而造成泄漏问题，换热器安全耐用；

除上述优点外，东燕节能生产的波节管还有耐腐蚀能力强、寿命更长、无点蚀、价格便宜等优点。



不锈钢波节换热管系列


波谷外径

mm

波峰外径

mm

波距

mm

米重kg/m

换热面积

m2/m

0.6 0.7 0.8 0.9 1.0 1.1 1.2 1.5
16 19 15 0.257 0.297 0.336 0.375 0.414 0.437

0.0572
18 22 15 0.292 0.338 0.383 0.427 0.471 0.515 0.542
0.0665
18 22 20 0.291 0.336 0.380 0.425 0.468 0.512 0.537
0.0658
19 22 20 0.306 0.357 0.394 0.439 0.485 0.531 0.576
0.0665
19 25 20 0.318 0.367 0.416 0.465 0.514


0.0747
20 25 20 0.332 0.383 0.436 0.485 0.535 0.585 0.635
0.0750
22 25 20 0.351 0.406 0.461 0.513 0.568 0.622 0.672
0.0759
25 28 25 0.399 0.463 0.526 0.588 0.649 0.711 0.771 0.952 0.0852
25 30 25 0.408 0.471 0.536 0.600 0.665 0.727 0.789 0.974 0.0902
25 32 25 0.426 0.487 0.555 0.622 0.685 0.751 0.814
0.0957
27 30 25 0.440 0.510 0.576 0.645 0.714 0.778 0.846 1.045 0.0916
27 32 25 0.445 0.516 0.586 0.654 0.722 0.790 0.858 1.060 0.0966
32 38 30 0.527 0.610 0.691 0.774 0.850 0.929 1.007 1.247 0.1144
32 40 30 0.537 0.624 0.710 0.796 0.880 0.965 1.049
0.1198
32 42 30 0.562 0.650 0.733 0.812 0.888 0.974 1.059
0.1258
38 42 35 0.616 0.713 0.811 0.908 1.002 1.099 1.192
0.1275
38 45 40 0.631 0.732 0.833 0.931 1.025 1.123 1.217
0.1336
40 50 45

0.883 0.970 1.074 1.179 1.283
0.1480
48 54 50


1.151 1.276 1.401

0.1653
50 57 50



1.282 1.487 1.532 1.892 0.1682
50 62 50



1.367 1.501

0.1861
●其它规格经协议也可以生产

注：其他规格经协议也可生产。

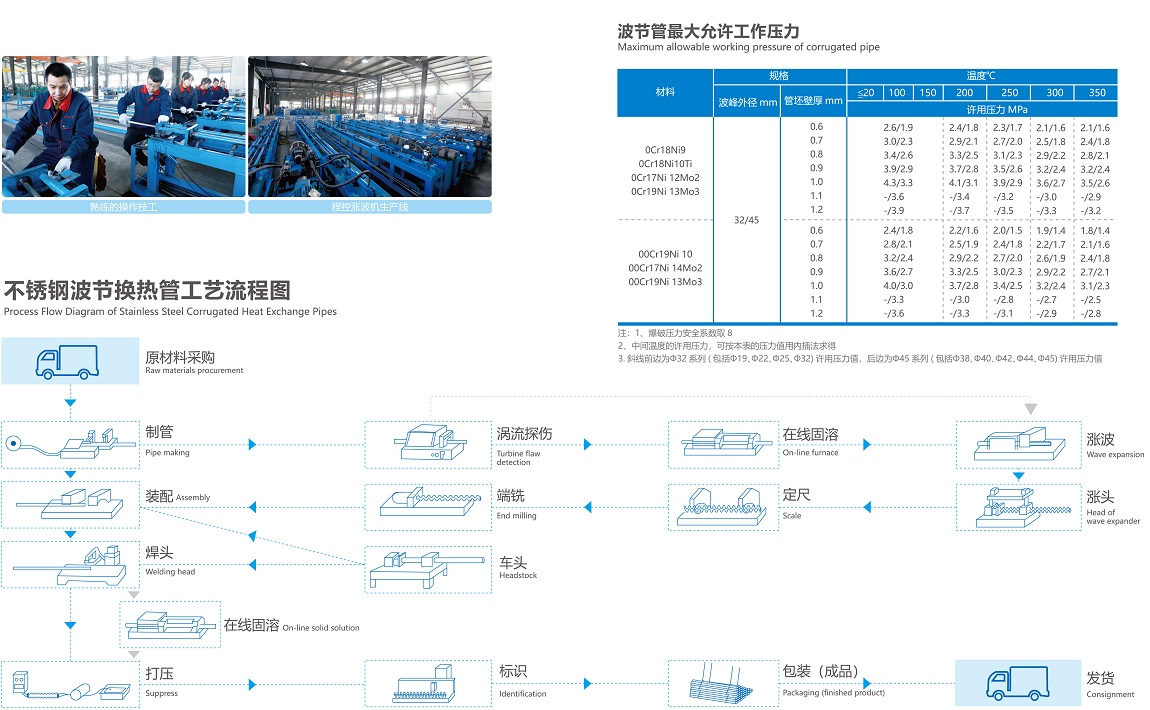

不锈钢波节管(图1)



注：
1、爆破压力安全系数取8；
2、中间温度的许用压力，可按本表的压力值用内插法求得；
3、斜线前边为Φ32系列(包括Φ19、Φ22、Φ25、Φ32)许用压力值，后边为Φ45系列(包括Φ38、Φ40、Φ42、Φ44、Φ45)许用压力值。
